Vous avez choisi vos spots et votre rail. Reste la question que personne n'anticipe : comment assembler tout ça ? Un rail ne se limite pas à une ligne droite fixée au plafond. Avec les bons connecteurs, il tourne, se dérive, fait le tour d'une pièce — et avec un kit de suspension, il descend à la hauteur que vous voulez.
Les connecteurs : trois pièces, trois usages
Un connecteur ne fait pas que tenir deux rails ensemble. Il assure aussi la continuité électrique : le courant traverse la jonction, vous n'avez donc qu'un seul point de raccordement pour toute l'installation.
Un connecteur par jonction. Trois rails alignés demandent deux connecteurs — c'est l'oubli le plus fréquent, et celui qui bloque un chantier pour une pièce à trois euros.
Le connecteur en I — prolonger
Il raccorde deux sections bout à bout, dans le prolongement l'une de l'autre. C'est la pièce qui vous permet de couvrir 4, 6 ou 10 mètres en assemblant des rails standard, sans découpe ni raccordement improvisé.
Le connecteur en L — tourner à 90°
Il fait pivoter la ligne à angle droit : suivre deux murs perpendiculaires, contourner un pilier, faire le tour d'une vitrine d'angle. La ligne reste continue, alimentation comprise.
Le connecteur en T — dériver
Il crée une branche perpendiculaire à partir d'une ligne existante. Pratique pour desservir une cabine d'essayage, un comptoir ou une zone en retrait sans repartir d'un nouveau circuit.
| Usage | Monophasé | Triphasé |
|---|---|---|
| Prolonger (I) | EOS-C100 — 3,07 € | EOS-C200 — 3,26 € |
| Tourner à 90° (L) | EOS-C110 — 3,78 € | EOS-C210 droite / EOS-C211 gauche — 7,92 € |
| Dériver (T) | EOS-C120 — 4,26 € | EOS-C220 droit / EOS-C221 gauche — 11,53 € |
⚠️ La règle à ne jamais oublier : ne fermez pas le circuit
Si vous fermez les quatre angles, vous bouclez le circuit électrique sur lui-même et vous mettez l'alimentation en court-circuit. Le quatrième angle reste toujours ouvert : il reçoit l'alimentation d'un côté et le bouchon de fin de course de l'autre — deux pièces livrées avec votre rail.

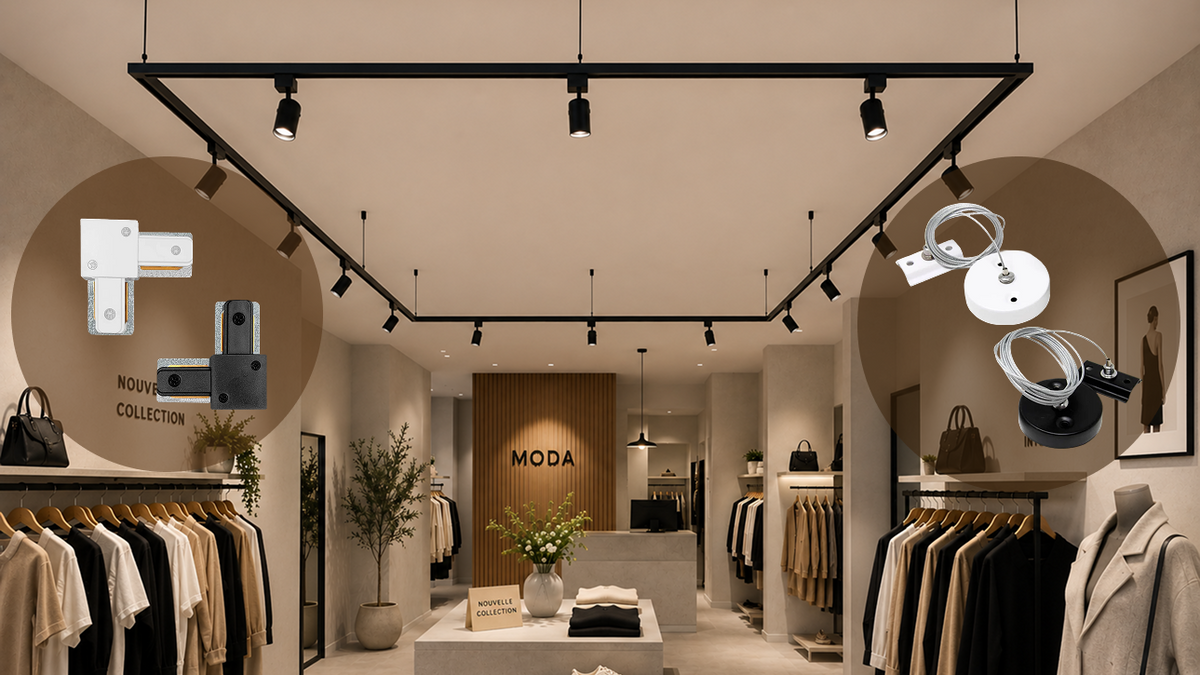

Cette règle vaut aussi bien en monophasé qu'en triphasé. Un rectangle au-dessus d'un îlot central, un carré au-dessus d'une table de présentation : dans tous les cas, trois connecteurs en L et un angle ouvert.
Triphasé : gauche ou droite, ce n'est pas la même pièce
Le sens est marqué sur la pièce. Les deux versions ne sont pas interchangeables : le sens détermine la façon dont les trois circuits se raccordent d'une section à l'autre. Repérez le sens de votre parcours avant de commander.
En monophasé, la question ne se pose pas : il n'y a qu'un seul circuit, donc une seule version de chaque connecteur.
Le cas particulier : le connecteur flexible
Pour les angles qui ne tombent pas à 90°, le connecteur flexible EOS-C230 (9,82 €) permet de raccorder deux sections selon un angle libre. Utile sur un plafond en biais ou une architecture atypique.
Suspendre le rail : descendre à la bonne hauteur
Le rail se visse directement au plafond, sur une poutre ou sur un mur. Mais dans un local à plafond haut, un rail collé à 4 mètres n'éclaire plus grand-chose : la lumière se disperse avant d'arriver sur vos produits.
Le kit de suspension résout ça. Deux câbles acier, une platine au plafond, et vous descendez le rail à la hauteur voulue. La longueur se règle librement : vous coupez ou vous laissez du mou selon le rendu recherché.
| Kit | Câble | Pour | Prix |
|---|---|---|---|
| EOS-K100 — complet | — | Rail monophasé | 5,80 € |
| EOS-K110 — économique | 1 m | Rail monophasé | 1,90 € |
| EOS-K200 | 140 cm | Rail triphasé | 5,95 € |
| EOS-K300 — universel (×2) | 3 m | Mono et triphasé | 4,85 € |
| EOS-K310 — universel (×2) | 2 m | Mono et triphasé | 4,49 € |
Les kits universels EOS-K300 existent en blanc, noir et argent, pour s'accorder au coloris de votre rail.
Combien de points de suspension ? Comptez deux câbles par section de rail, et un point supplémentaire à chaque jonction pour éviter que le rail ne fléchisse au niveau du connecteur.
Combien de spots pouvez-vous mettre sur une ligne ?
La limite ne vient pas du rail lui-même, mais du disjoncteur qui protège la ligne électrique. Le calcul est simple :
Puissance maximale (W) = calibre du disjoncteur (A) × 230 V
- Disjoncteur 10 A → environ 2 300 W
- Disjoncteur 16 A → environ 3 680 W
- Disjoncteur 20 A → environ 4 600 W
En pratique, vous êtes très large. Un spot LED EOSSIA consomme entre 22 et 40 W : 15 spots de 40 W représentent 600 W, soit un quart de ce qu'accepte un simple disjoncteur 10 A. Là où un éclairage halogène équivalent aurait saturé la ligne, la LED vous laisse une marge confortable.
Ce calcul concerne la ligne électrique qui alimente le rail. Sur une installation existante, d'autres appareils partagent peut-être ce disjoncteur. Faites valider le dimensionnement par un électricien avant de charger une ligne au maximum, en particulier dans un local ancien.
En résumé
- Un connecteur par jonction : I pour prolonger, L pour tourner, T pour dériver.
- Un cadre fermé se monte avec 3 connecteurs — le 4ᵉ angle reçoit l'alimentation et le bouchon. Ne bouclez jamais le circuit.
- En triphasé, vérifiez le sens gauche / droite marqué sur la pièce avant de commander.
- Un kit de suspension descend le rail à la bonne hauteur : deux câbles par section, plus un point à chaque jonction.
- Côté puissance, la LED vous laisse une marge très large — faites tout de même valider la ligne par un électricien.
